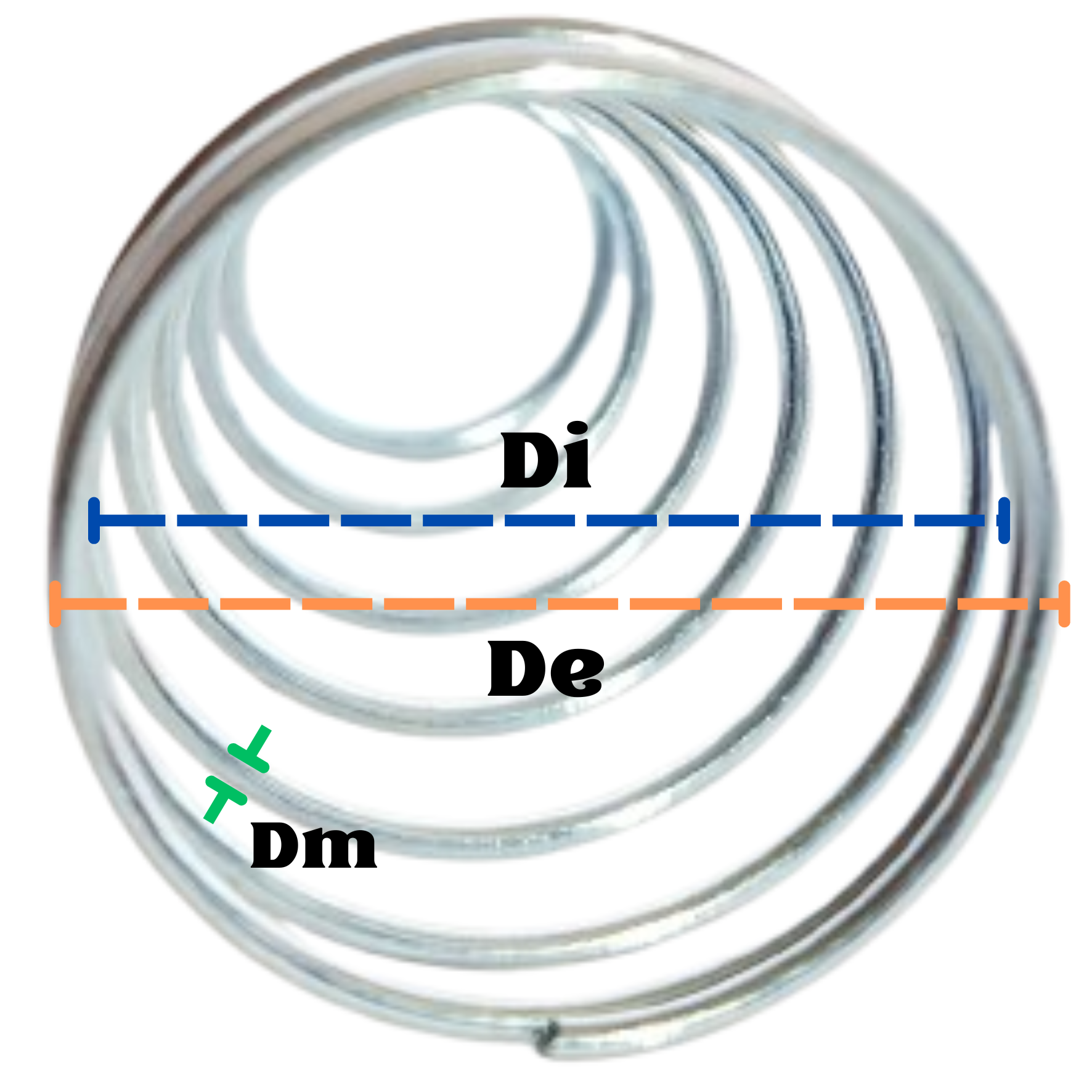

Resorte (Diámetro y Longitud)

Cada uno de ellos se puede medir con instrumentos estándar de medición. Cada uno es importante para la fabricación de un resorte helicoidal y para elección del material.

Diámetros estándar de alambre

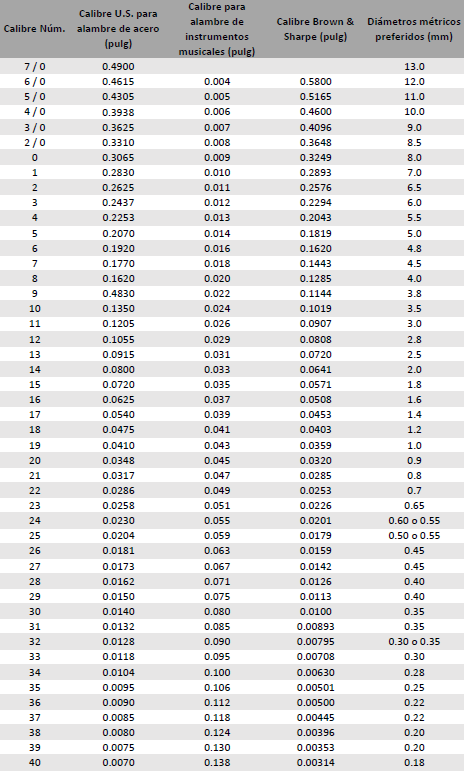

La importancia de la especificación del diámetro del alambre necesario es de gran importancia a la hora de diseñar un resorte. Para ello se utilizan distintas clases de materiales en los alambres para resorte, de igual manera el alambre se fabrica en medidas estándar que abarcan un rango muy amplio. En la siguiente tabla se muestran los calibres más comúnmente utilizados:

 Tabla tomada de Diseño de elementos de máquinas 4ed. Robert L. Montt, P.E..

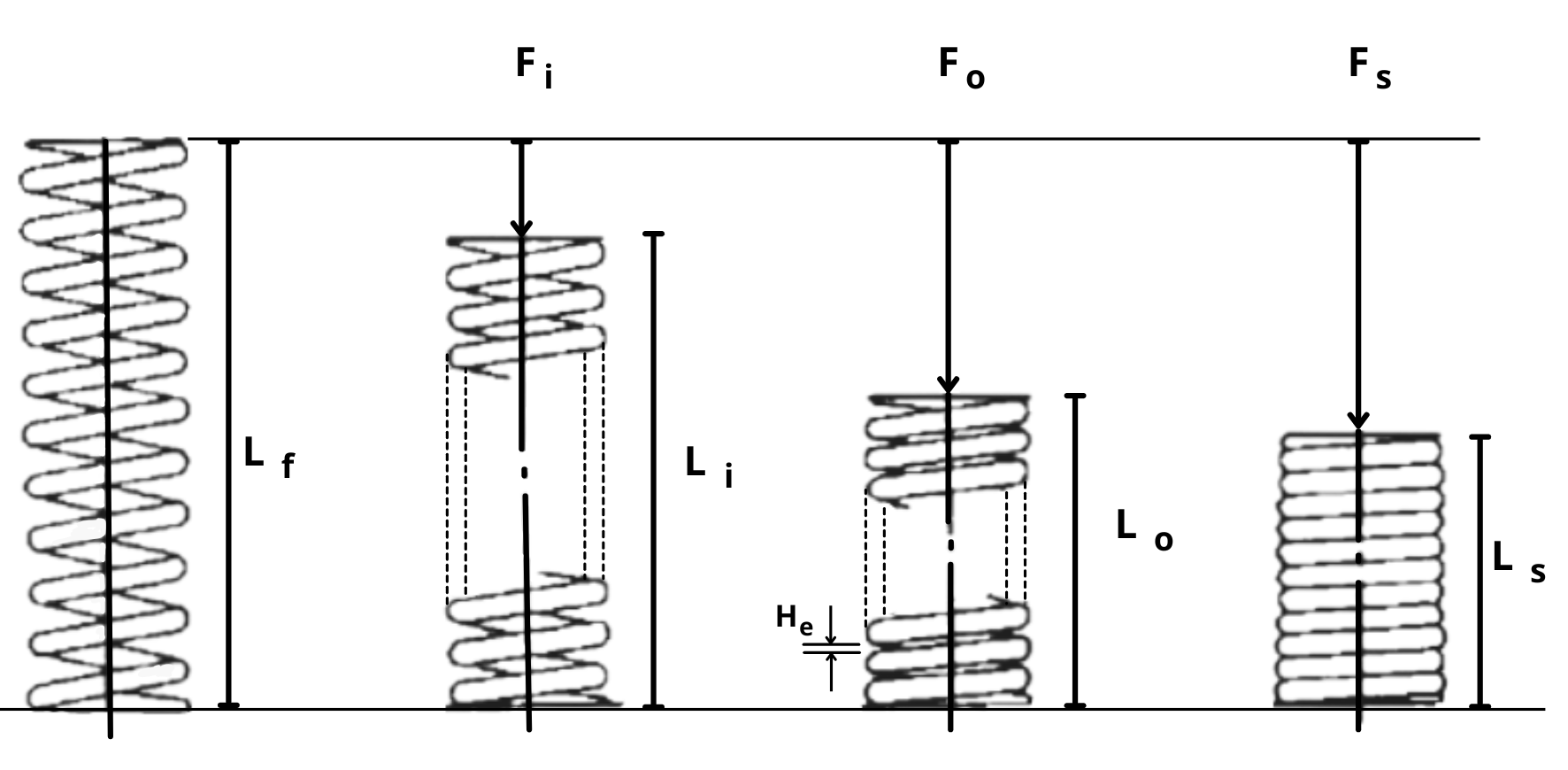

Longitudes de un resorte

Comprender la relación entre la longitud y la fuerza del resorte es muy importante.

Longitud libre (L_f): Hace referencia a la longitud que tiene un resorte cuando no se ejerce fuerza, en estado de reposo como si estuviera descansando.

Longitud comprimida (L_s): Es la longitud que tiene el resorte cuando se comprime hasta el punto en que todas sus espiras se tocan, es decir, la longitud mínima posible que puede tener el resorte.

Longitud de operación (L_o): Se refiere a la longitud más corta del resorte durante su funcionamiento normal.

Longitud instalada (L_i): Hay veces que un resorte trabaja entre 2 límites de deflexión, es decir, que trabaja entre la Longitud de operación (L_o) y Longitud libre (L_f), este estado se le denomina Longitud instalada.
